QNix® 4500 / 4200
Schnell, präzise und einfach für Industrie und KFZ.
Stahl, Aluminium,
Kupfer, Zink
0–5000 µm (Fe),
0–3000 µm (NFe)
Lackierung, Automobil, Standardapplikationen
Einfache Bedienung, Hallsensor- und Wirbelstromtechnik
Alle Unterlagen auf einen Blick
Service & Download
Hier finden Sie alle wichtigen Unterlagen zu Ihrem Gerät – von Datenblättern und Bedienungsanleitungen bis hin zu Software und Zertifikaten. Informationen darüber hinaus finden Sie in unserer Support-Rubrik.
QNix® 4500/4200
So einfach geht präzises Messen!
Sehen Sie im Video, wie das Schichtdickenmessgerät QNix® 4500/4200 geliefert, ausgepackt und einsatzbereit gemacht wird. Ideal für Korrosionsschutz, Industrielackierungen und KFZ-Bewertungen – robust, schnell und unkompliziert in der Handhabung.
Messparameter & Details
Hier finden Sie alle relevanten Informationen auf einen Blick: technische Spezifikationen, Leistungskennzahlen, Maße und weitere wichtige Daten. So behalten Sie den Überblick, können Vergleiche ziehen und Entscheidungen auf einer fundierten Basis treffen – übersichtlich, transparent und zuverlässig.
Die Schichtdickenmessgeräte der QNix® 4000er-Baureihe liefern schnelle und präzise Messergebnisse, sind einfach zu bedienen und gleichzeitig extrem robust.
Suchen Sie ein universelles und bewährtes Messgerät, das keinen Messwertspeicher oder softwaregestützte Auswertung benötigt? Dann ist der QNix® 4200 für Messungen auf Stahl und Eisen (Fe) oder der QNix® 4500 für Messungen auf Fe und Nichteisenmetallen (NFe) wie Aluminium, Zink, Kupfer oder Messing die ideale Wahl.
Zuverlässige Ergebnisse weltweit
Tausende Anwender setzen die 4000er-Baureihe seit Jahren erfolgreich ein. Profitieren auch Sie von den bewährten Erfolgsmodellen:
- QNix® 4200 – zuverlässig auf Stahl und Eisen (Fe)
- QNix® 4500 – Messungen auf Fe und NFe
Breites Einsatzspektrum & Easy-to-use

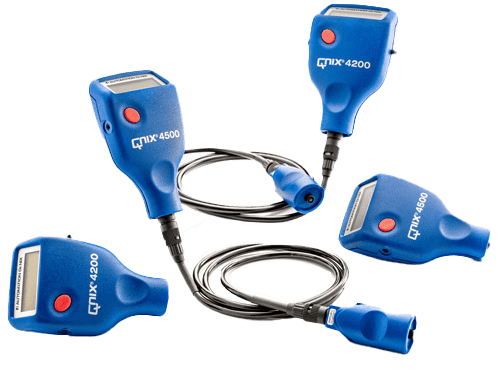

Die Geräte sind in verschiedenen Varianten verfügbar, z. B. mit integrierter oder Kabelsonde oder erweitertem Messbereich bis 5 mm. So decken Sie ein vielfältiges Anwendungsspektrum ab.
Nach dem Easy-to-use-Prinzip von QNix®: aufsetzen → messen → ablesen – so einfach kann professionelle Messung sein.
Erfüllte Normen
DIN EN ISO 2808 ISO 2178 ASTM B 499 ASTM D 7091 ISO 2360 (Nur QNix® 4500).
Bedienung
Automatisches Ein-/Ausschalten Einhand und Einknopfbedienung Nur eine Funktionstaste Manuelle und automatische Substratumschaltung (QNix® 4500).
Anwendungsvorteile
Optimale Ablesbarkeit – große Ziffern Lesbarkeit im Dunkeln und bei Sonneneinstrahlung – hintergrundbeleuchtetes LCD Für den täglichen Einsatz – ergonomisches Design mit Griffmulde Schutz der Messsonde und der zu messenden Oberflächen – polierte Rubin-Messkopfspitze.
Unser Sondenprogramm für den QNix® 4200 / QNix® 4500
| Sonde | Messbereich | Substrat | Abweichung |
|---|---|---|---|
| QNix® 4200 3 mm | 3000 µm | Fe | +/- (3% +- 2 µm) |
| QNix® 4200 5 mm | 5000 µm | Fe | 0 – 1999 µm: +/- (3% +- 2 µm) 2000 – 5000 µm: +/- (5% +- 2 µm) |
| Kleinste Messfläche | Kleinster Krümmungsradius | Kleinste Dicke des Substrats |
|---|---|---|
| ∅ 25 mm | Konvex: 5 mm Konkav: 5 mm | 200 µm |
Beide Sonden sind als integrierte- und als Kabelversion (1 m) erhältlich
| Sonde | Messbereich | Substrat | Abweichung |
|---|---|---|---|
| QNix® 4500 3 mm | 3000 µm | Fe & NFe | +/- (3% +- 2 µm) |
| QNix® 4500 5/3 mm | 5000 µm 3000 µm | Fe NFe | 0 – 1999 µm: +/- (3% +- 2 µm) 2000 – 5000 µm: +/- (5% +- 2 µm) |
| Kleinste Messfläche | Kleinster Krümmungsradius | Kleinste Dicke des Substrats |
|---|---|---|
| ∅ 25 mm | Konvex: 5 mm Konkav: 5 mm | 200 µm |
Beide Sonden sind als integrierte- und als Kabelversion (1 m) erhältlich
| Gerät | QNix® 4200 | QNix® 4500 |
|---|---|---|
| Funktionen | Universelles Messgerät für FE-Substrate ohne Messwertspeicher. Ergonomisch, hintergrundbeleuchtet, schnell und robust. | Universelles Messgerät für Fe- und NFe-Substrate. Einfacher Wechsel der Messverfahren (automatisch/manuell). |
| Hintergrundbeleuchtetes LCD | ✓ | ✓ |
| Akustische Messbestätigung | ✓ | ✓ |
| Automatische Substratumschaltung | ✓ | ✓ |
| Manuelle Substratumschaltung | ✓ | ✓ |
| Einheitenumschaltung µm/mil | ✓ | ✓ |
| Nullpunktjustierung auf Referenzplatte | ✓ | ✓ |
| Messungen auf FE | ✓ | ✓ |
| Messungen auf NFe | ✓ |
| Messprinzip | Zwei magnetische Messprinzipien Fe: Magnetfeldänderung bzw. Hall Effekt siehe Fe* NFe: Wirbelstrom siehe NFe* (nur QNix® 4500) |
| Nach Norm | DIN EN ISO 2808, ISO 2178, ASTM B 499, ASTM D 7091 ISO 2360 (Nur QNix® 4500) |
| Einheitenumschaltung | µm/mil |
| Messzeitabstand | Einzelmessungen: 850 ms |
| Messwertanzeige | von 0 – 999 in µm, ab 1000 µm in mm |
| Anzeigeauflösung | 1 µm im Bereich von 0 – 999 µm 0,01 mm im Bereich ab 1000 µm |
| Anzeige | Hintergrundbeleuchtetes LCD |
| Betriebstemperaturbereich | 0 – 50° |
| Zulässige Lagertemperatur | -10° C – 60° C |
| Stromversorgung | 2 x Batterien 1,5 V (Typ AA Alkali) |
| Abmessungen (L x B x H in mm) | 100 x 60 x 27 (Gerät mit integrierter Sonde) |
| Gewicht inkl. Batterien | Gerät mit integrierter Sonde: 105 g Gerät mit Kabelsonde: 147 g |
Fe* Messung von nicht ferro bzw. nicht ferrimagnetischen Beschichtungen auf ferromagnetischem Substrat, zum Beispiel:
Messung auf Eisen oder Stahlsubstrat NFe* Messung von nicht ferro bzw. nicht ferrimagnetischen und nicht elektrisch leitfähigen Beschichtungen auf nicht ferro bzw. nicht ferrimagnetischem und elektrisch leitfähigem Substrat, zum Beispiel: Messung auf Aluminium –, Zink –, Kupfer oder Messing Substraten.
Technische Änderungen vorbehalten

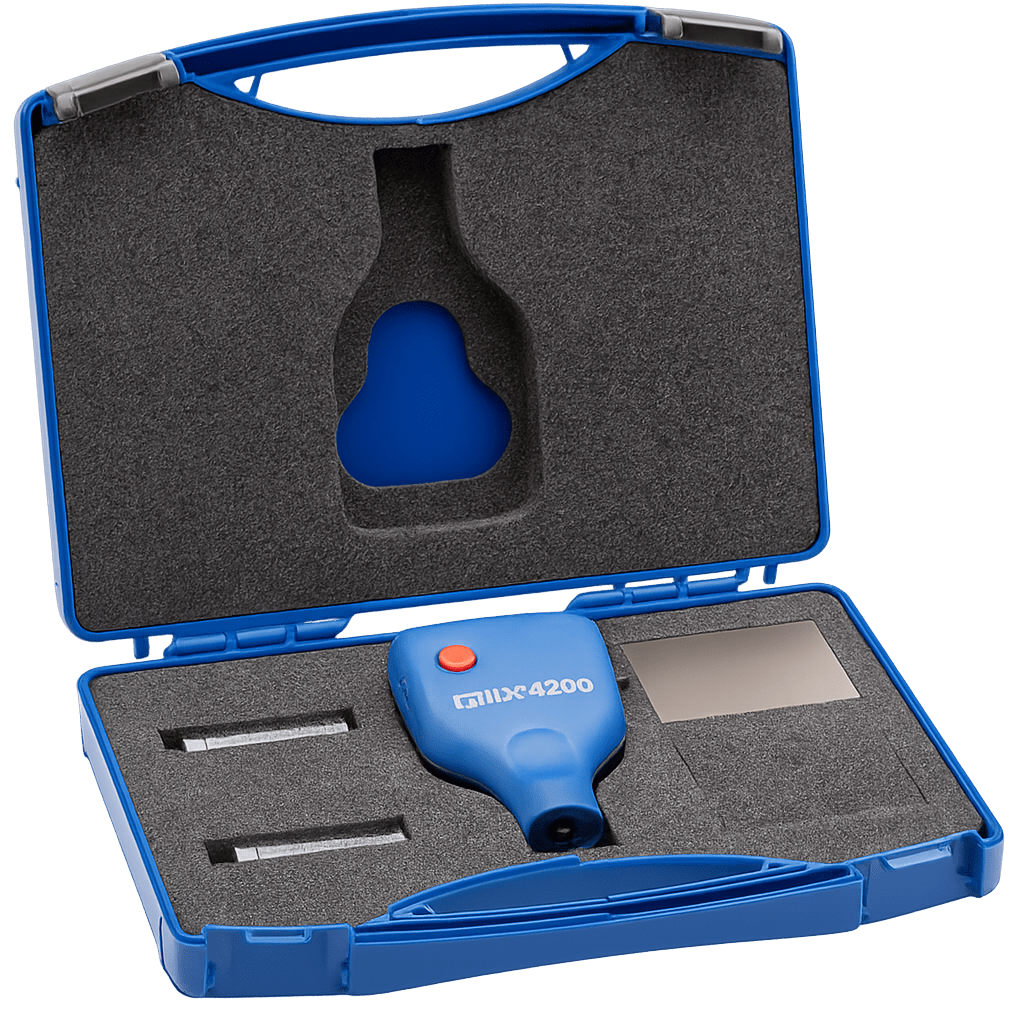

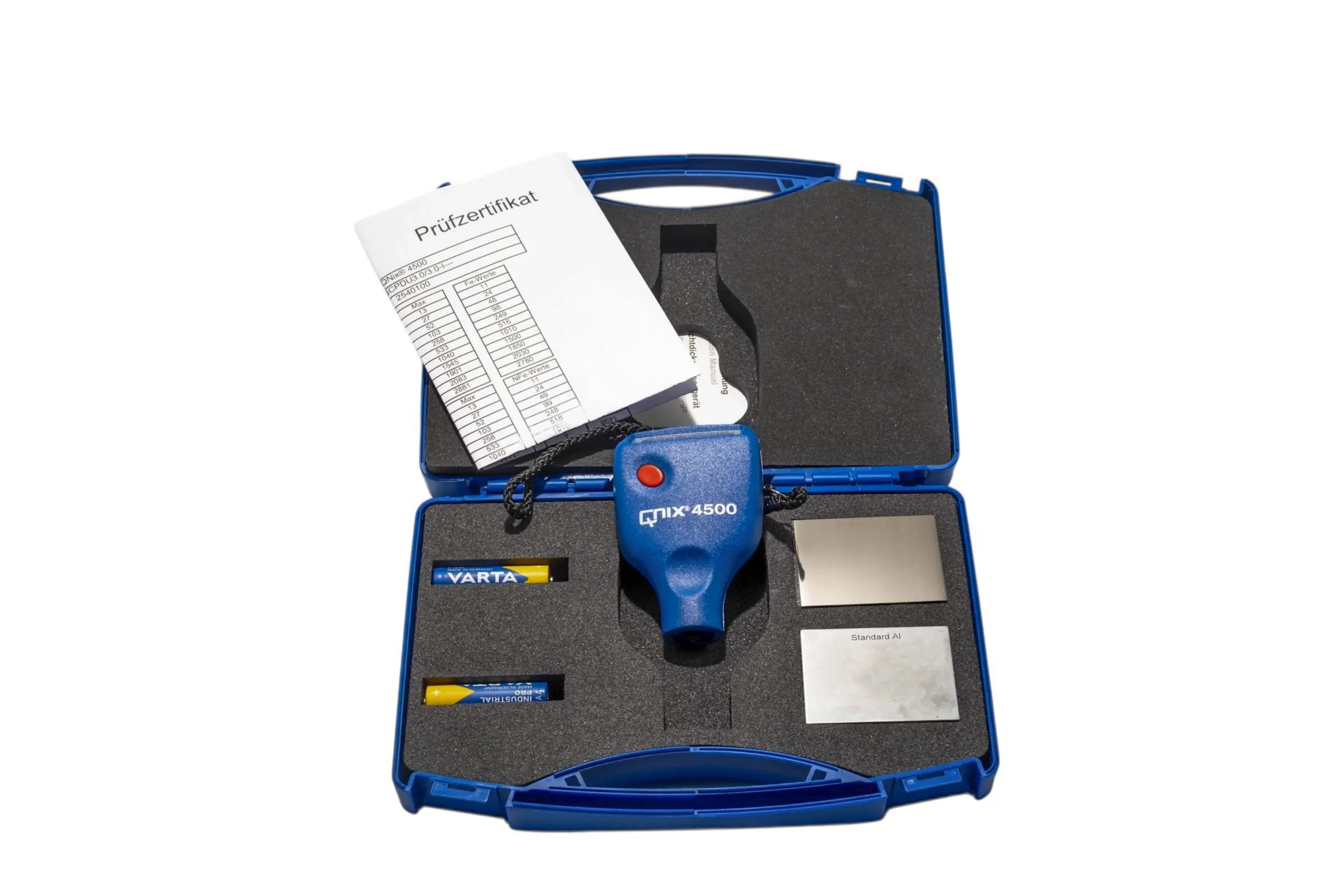

Handgerät mit integrierter Sonde oder mit Kabelsonde Fe-Referenzplatte oder Fe/NFe-Referenzplatte (QNix® 4500) 2 x 1,5 V Mignon Batterien (Typ AA Alkali), Prüfzertifikat Bedienungsanleitung, Robuster Kunststoffkoffer für Transport und Aufbewahrung.
